Máy Bơm chìm là gì?

Ngày nay, máy bơm chìm là sản phẩm luôn được chú ý và săn đón bậc nhất trong lĩnh vực xử lý nước cấp và nước thải. Vậy máy bơm chìm là gì? Ưu nhược điểm của nó như thế nào? Hãy cũng Công ty TNHH Nhật Anh tìm hiểu về máy bơm chìm và hãng bơm chìm nổi tiếng thế giới ShinMaywa nhé.

Máy bơm chìm là gì?

Máy bơm chìm là một dạng máy bơm ly tâm có thiết kế đặc biệt có thể đặt ngập sâu trong nước mà không lo nước xâm nhập vào động cơ điện của máy bơm. Thân máy bơm được thiết kế với một khoang chứa dầu ngăn chặn không cho nước xâm nhập vào động cơ. Khi chọn lựa để sử dụng cần lưu ý những điểm sau: đặt máy bơm ở độ sâu bao nhiêu, chiều quay của bánh công tác, kết cấu bơm để cân bằng lực trong môi trường nước.



Cấu tạo bơm chìm

Về cơ bản thì máy bơm chìm chính là máy bơm ly tâm, bơm chìm có kết cấu đặc biệt giúp phần động cơ nằm riêng trong một khoang kín không sợ bị nước

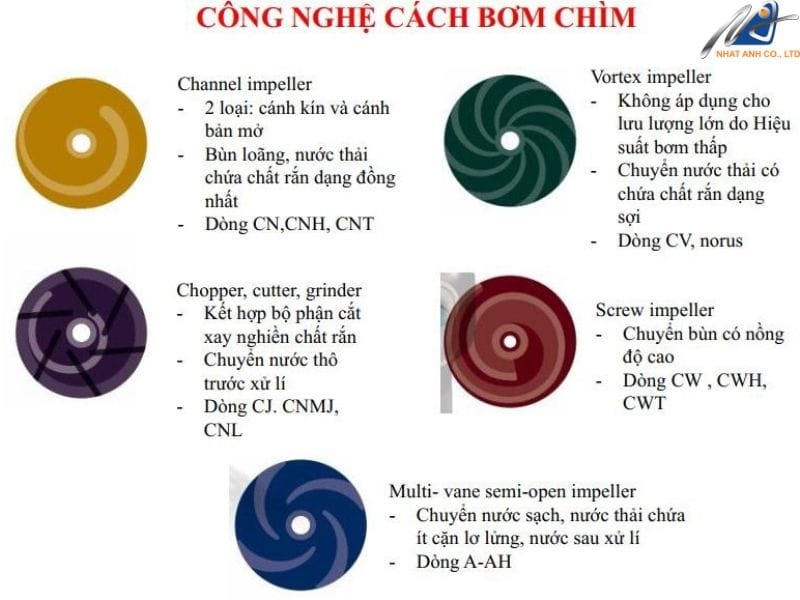

xâm nhập. Bánh công tác của máy bơm chìm nước thải thường có đa dạng loại cánh giúp bơm chìm có thể hút được các chất thải rắn đẩy qua bơm hoặc cho ứng dụng đa dạng tùy vào loại cánh. Tùy vào nhu cầu bơm dung dịch muốn bơm mà bạn có thể chọn mẫu bơm có kích thước bánh công tác, loại cánh hợp lý. Vì hoạt động của bơm chìm sâu trong chất lỏng mà bơm được sử dụng chất liệu gang để bơm nước sạch và bằng thép không gỉ để bơm chất lỏng có độ ăn mòn cao.

Cách thức hoạt động của máy bơm chìm

Như đã nói ở trên, bơm chìm chính là một chiếc máy bơm ly tâm, vận dụng lực ly tâm tạo thành dòng chảy. Chất lỏng được hút từ phía dưới của bơm thông qua của hút, với nhiều kết cấu bánh công tác (cánh quạt) khác nhau máy bơm chìm nước thải có thể bơm chất lỏng chứa tạp chất rắn có kích thước khác nhau. chất lỏng vào qua cửa hút sẽ được vẫn chuyển theo các cánh của bánh công tác đang quay, nhờ vào lực ly tâm mà chất lỏng văng khỏi bánh công tác tạo với thân máy bơm thành dòng chảy, dòng chảy này hướng đến cửa đẩy với áp suất cao. Đây gọi là quá trình đẩy bơm. Ngay sau khi nước bị đẩy khỏi bánh công tác thì vùng trống đó tạo thành vùng chân không lại tiếp tục hút nước vào, cũng một phần nhờ áp suất lớn trong bể chứa nên chất lỏng liên tục được hút vào theo cửa hút. Đây là quá trình hút bơm. Hai quá trình hút bơm và đẩy bơm diễn ra liên tục tạo thành một dòng chảy qua bơm ổn định. Lưu lượng nước qua bơm có thể điều chỉnh một cách dễ dàng

Bài viết này tập trung vào dòng Bơm chìm ShinMaywa CN series. Bơm được thiết kế và sản xuất tối ưu về kinh tế – kỹ thuật cho ứng dụng trong công nghệ

xử lý nước thải phổ biến hiện nay (nước thải sinh hoạt, nước thải sản xuất, nước thải khu công nghiệp,…) Chúng thường được ứng dụng tại các vị trí: bơm chìm hố thu gom, bơm chìm bể điều hòa, bơm tuần hoàn bùn, bơm bùn bể lắng, bơm bùn bể nén bùn, bơm xả thải …Đây là là dòng bơm nằm trong Top 3 sản phẩm bơm chìm sử dụng rộng rãi nhất tại Việt Nam hiện nay.

Bơm chìm CN/ CNH- CNL/ CNMT

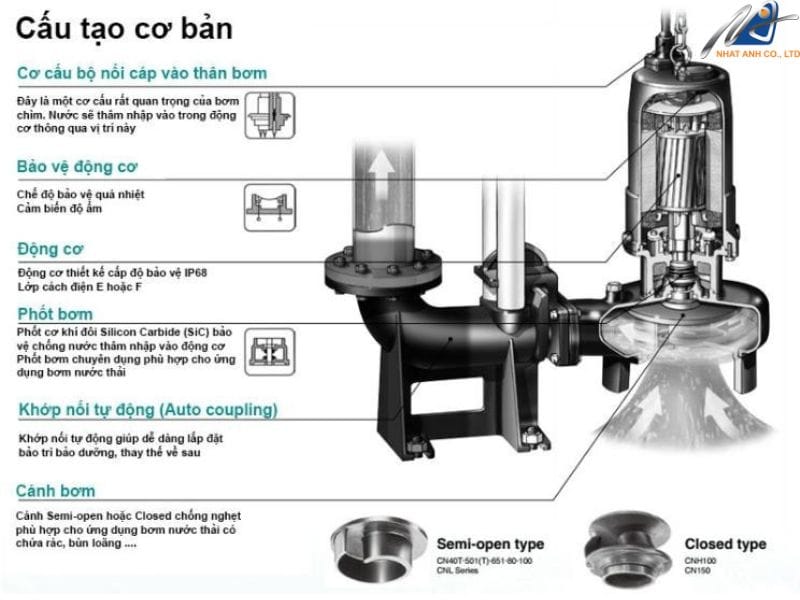

Cấu tạo bơm chìm shinmaywa Hình dáng và cấu tạo cơ bản

Cánh bơm của bơm chìm Shinmaywa CN series được thiết kế dạng Semi-open (cánh bán hở) và Closed type (Cánh kín) cho phép rác thải có kích thước nhất định và bùn loãng đi qua một cách dễ dàng mà không bị nghẹt (Non – Cloging) Phốt bơm (Mechanical seals) sử dụng loại phốt cơ khí đôi Silicon Carbide (SiC) phù hợp với việc vận hành liên tục trong môi trường nước thải và bùn loãng.



Chi tiết vật liệu chế tạo

Vật liệu chết tạo vỏ động cơ, cánh bơm thông thường được các hãng bơm trên

thế giới sử dụng là gang có mác FC200 và FC250 gang dẻo FCD500. Bơm chìm Shinmaywa sử dụng vật liệu chế tạo thân động cơ, guồng bơm là FC200 hoặc

FC250. Cánh bơm là gang FC200, FC250 và bơm có công suất trên 22kW sử dụng gang dẽo FCD450. Trục động cơ sử dụng thép không gỉ SUS420J2 có ưu điểm độ bền cơ học cao và chống ăn mòn hóa học tốt.

Ứng dụng:

Qui trình xử lí tại hệ thống xử lí nước thải tại chỗ

Qui trình xử lí tại nhà máy xử lí nước thải và nhà máy xử lí đất

Trạm bơm trong hệ thống thoát nước/ thu gom nước thải

Nước thải từ các cơ sở xây dựng như thiết bị vệ sinh

Thoát nước mưa từ đường hoặc hầm

Qui trình xử lí tại chỗ tại các cơ sở xử lí nước thải công nghiệp

THÔNG SỐ KĨ THUẬT

Công suất động cơ

Các cấp công suất lần lượt là: 0.25kW; 0.75kW; 1.5kW; 2.2kW; 3.7kW; 5.5kW; 7.5kW; 11kW; 15kW; 18.5kW; 22kW

Cột áp đẩy

Cột áp thường được sử dụng trong hệ thống xử lý nước thải: 6 – 14m

Tại dãy cột áp 6 – 14m này bơm chìm ShinMaywa CN series có nhiều ưu điểm nổi trội hơn các dòng bơm chìm khác vì hãng đã tối ưu thiết kế sao cho tại dãy cột áp thường dùng ta sẽ được lưu lượng bơm là lớn nhất. So sánh với các hãng bơm Châu Âu khác thì tại cùng một công suât động cơ; cùng cột áp hoạt động, bơm chìm ShinMayWa sẽ cho lưu lượng bơm lớn hơn. Tham khảo thêm chi tiết từng model cụ thể để xem đầy đủ đường cong Q-H của từng bơm để xác định điểm hoạt động cụ thể

Kích thước đầu bơm ra

Họng ra của bơm (Outlet) được thiết kế dạng mặt bích theo tiêu chuẩn JIS10: DN40; DN50; DN65; DN80; DN100; DN150

Đặc tính kỹ thuật của động cơ

Lớp cách điện E hoặc F (tiêu chuẩn của dòng CN-MT)

Cấp độ bảo vệ: IP68

Chế độ bảo vệ động cơ: chế độ bảo vệ quá nhiệt và cảm biến độ ẩm

Cáp điện: cáp PVC hoặc cáp EPR tùy theo công suất

Các tùy chọn khác theo yêu cầu của khách hàng:

Khách hàng có thể tùy chọn bổ sung thêm một số tính năng cao cấp hơn như :

Vật liệu cấu tạo cánh bơm: SUS304 hoặc SUS316

Nâng cấp lớp cách điện từ E lên F cho các model hàng tiêu chuẩn là lớp E
