Phao Điện ShinMaywa Là Gì? Nguyên Lý, Cách Chọn MS11/MS21 Cho Bơm Chìm

Phao bơm chìm đấu sai = bơm không chạy, chạy loạn, hoặc tệ hơn — cháy tủ điện. Nghe có quen không?

Rất nhiều hệ thống nước thải, bể chứa tại các nhà máy và công trình đang gặp đúng những vấn đề này mỗi ngày:

• Bơm bật tắt liên tục, hao điện và nhanh hư
• Nước đầy bể mà bơm không chạy
• Thợ điện đấu lại nhiều lần vẫn không ổn định

Lý do thật sự phía sau hầu hết các trường hợp này rất đơn giản: chọn sai loại phao điện, hoặc đấu sai nguyên lý hoạt động. Bài viết này sẽ giúp bạn hiểu đúng nguyên lý phao điện, phân biệt hai dòng phao báo mức nước ShinMaywa phổ biến nhất — MS11 và MS21 — và biết cách chọn, đấu phao ShinMaywa đúng kỹ thuật cho hệ thống bơm chìm xử lý nước thải.

Phao Điện Là Gì? Vì Sao Đấu Sai Gây Cháy Tủ, Bơm Chạy Loạn:

Phao điện, còn gọi là phao báo mức nước, công tắc phao, hay float switch theo tên gọi quốc tế, là thiết bị cảm biến mực nước dạng cơ — hoạt động như một công tắc tự động, đóng/ngắt mạch điện điều khiển bơm dựa trên vị trí mực nước trong bể.

Nguyên lý hoạt động của phao điện (công tắc nghiêng):

Bên trong phao điện là một viên bi kim loại hoặc công tắc cơ khí đặt trong vỏ kín nước, hoạt động như một dạng cảm biến mực nước đơn giản. Khi mực nước thay đổi, phao nổi lên hoặc chìm xuống theo dây treo, khiến phao nghiêng góc và làm viên bi (hoặc cần tiếp điểm) di chuyển trong thân phao:

• Khi phao nghiêng theo hướng “nước lên” → tiếp điểm đóng → mạch điện được kích → bơm chạy
• Khi phao nghiêng theo hướng “nước xuống” → tiếp điểm ngắt → bơm dừng

Đây là cơ chế hoàn toàn tự động, không cần cảm biến điện tử hay bộ điều khiển phức tạp — phù hợp với môi trường nước thải, nơi cảm biến điện tử dễ hỏng do hóa chất và cặn bẩn.

Hậu quả khi chọn sai phao hoặc đấu sai nguyên lý:

Hai lỗi phổ biến nhất khi lắp đặt:

1. Chọn loại phao không phù hợp với yêu cầu hệ thống — ví dụ dùng phao đơn (1 phao) cho công trình xử lý nước thải cần độ ổn định cao, dẫn đến bơm đóng/ngắt liên tục mỗi khi mực nước dao động nhẹ.
2. Đấu sai cực tính hoặc sai trình tự đóng/ngắt — khiến bơm chạy ngược logic (chạy khi nước thấp, dừng khi nước cao), hoặc trong trường hợp nặng, gây đoản mạch và cháy tủ điện điều khiển.

Hậu quả thực tế: bơm hao mòn nhanh do khởi động liên tục, tủ điện chịu tải đóng/ngắt vượt thiết kế, và trong môi trường nước thải có hóa chất nhẹ, nguy cơ chập điện càng cao nếu thiết bị không đạt chuẩn cách điện.

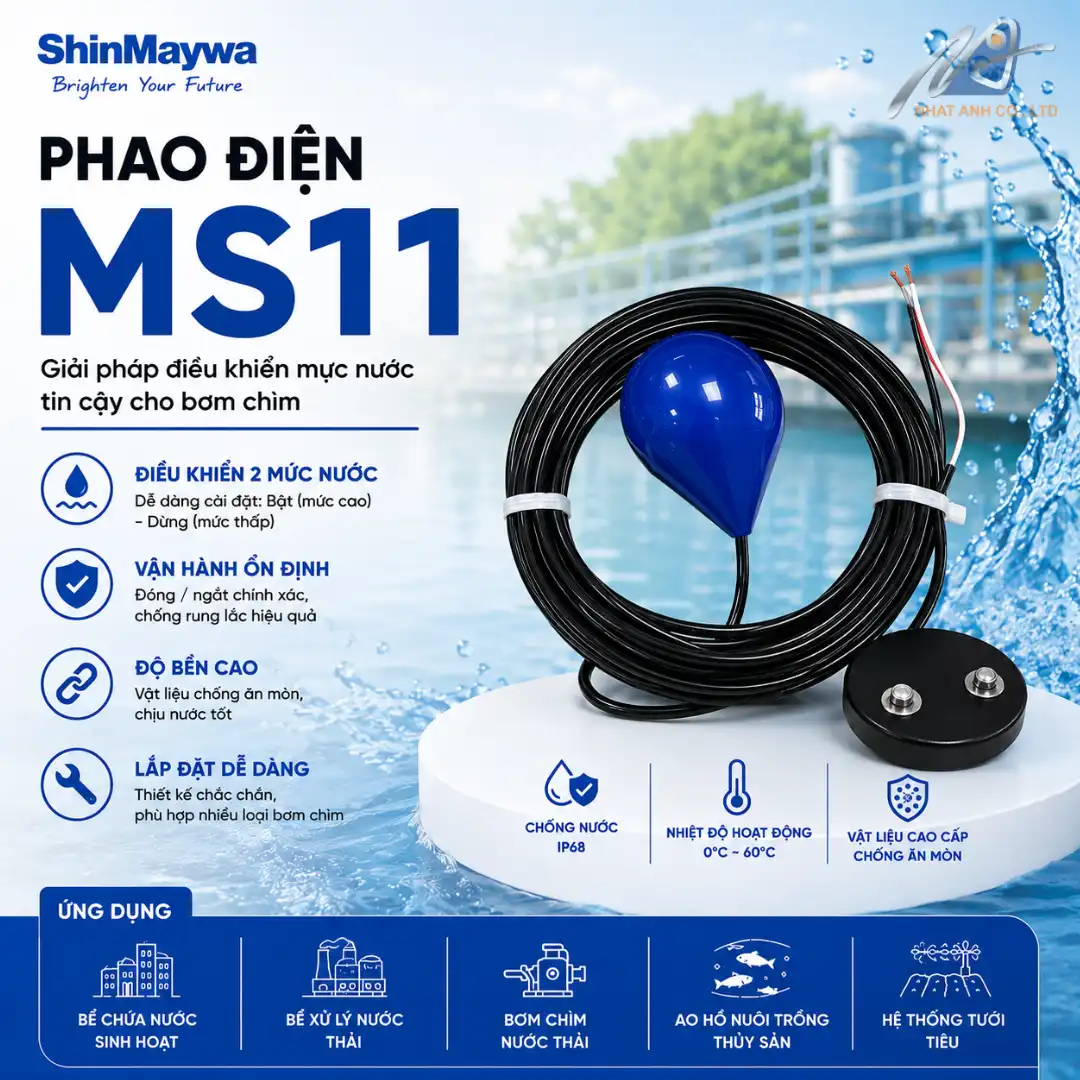

Phao Điện ShinMaywa MS11 — Giải Pháp Cơ Bản, Tiết Kiệm Chi Phí:

Cấu tạo và nguyên lý vận hành (phao đơn)

MS11 là dòng phao điện ShinMaywa sử dụng 1 phao đơn, điều khiển bơm theo nguyên lý ON/OFF đơn giản:

• Nước dâng lên đến mức cài đặt → phao nghiêng → tiếp điểm đóng → bơm chạy
• Nước rút xuống dưới mức cài đặt → phao nghiêng ngược lại → tiếp điểm ngắt → bơm dừng

Sơ đồ nguyên lý phao đơn MS11:

Bảng thông số kỹ thuật MS11:

Ưu điểm và hạn chế:

Ưu điểm::

• Giá thành tốt, phù hợp ngân sách công trình nhỏ
• Lắp đặt nhanh, không cần cấu hình phức tạp
• Dễ thay thế khi cần bảo trì

Hạn chế::

• Dễ xảy ra hiện tượng đóng/ngắt liên tục nếu mực nước trong bể dao động (do sóng, dòng chảy vào liên tục, hoặc bể có diện tích nhỏ)
• Không phù hợp cho hệ thống yêu cầu độ ổn định cao hoặc bơm nước thải có lưu lượng biến động mạnh

Trường hợp nên dùng MS11:

MS11 phù hợp với bể nước sạch hoặc hệ thống quy mô nhỏ, không yêu cầu độ chính xác cao về thời điểm bơm chạy — ví dụ bể chứa nước sinh hoạt, bể nước mưa, hoặc các ứng dụng dân dụng có ngân sách hạn chế.

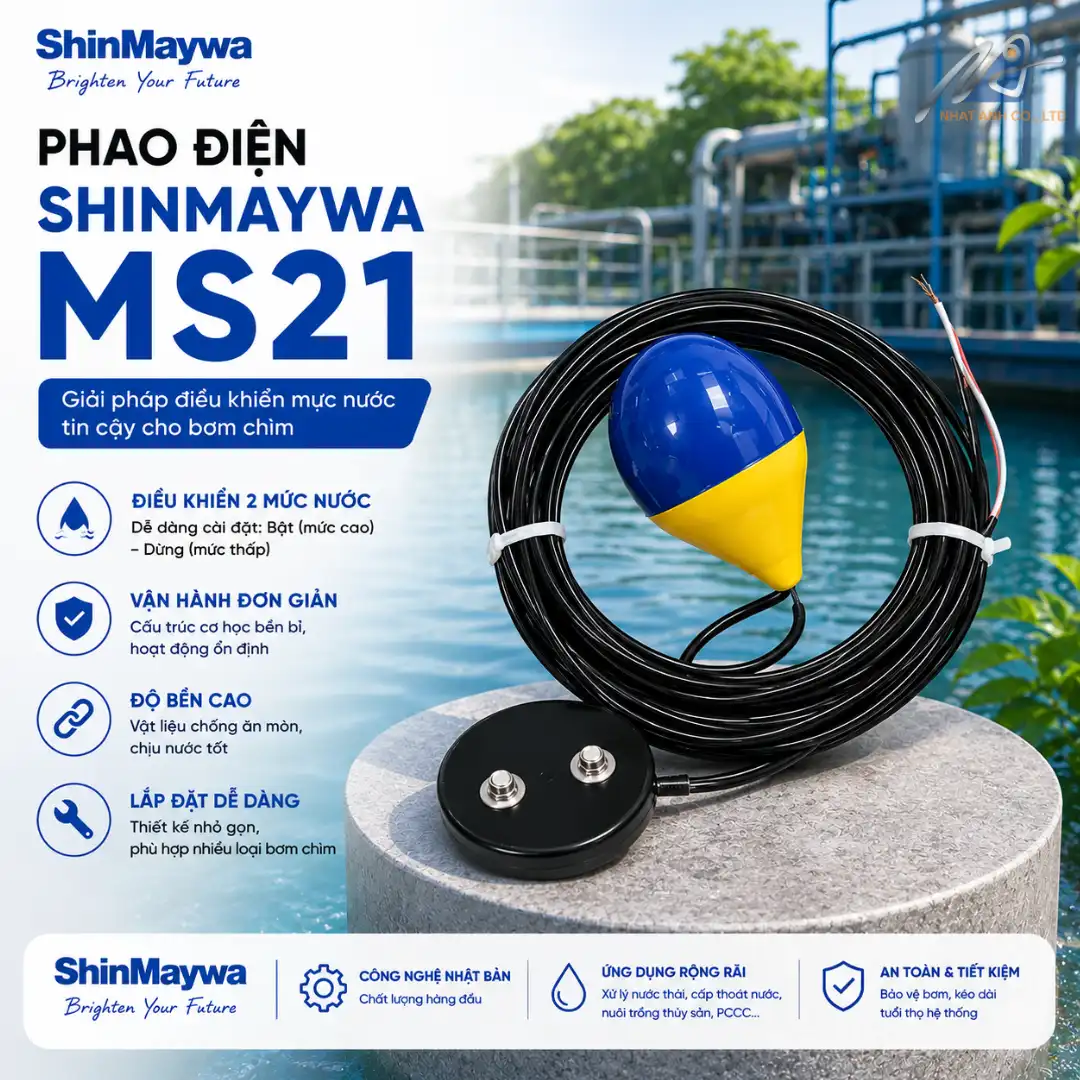

Phao Điện ShinMaywa MS21 — Giải Pháp Chuẩn Cho Công Trình Xử Lý Nước Thải:

Cấu tạo và nguyên lý 2 phao (phao thấp/cao, cơ chế trễ)

MS21 sử dụng 2 phao phối hợp với nhau, đóng vai trò vừa là phao chống cạn vừa là phao kích hoạt, tạo ra cơ chế trễ (hysteresis) giúp bơm hoạt động ổn định hơn nhiều so với phao đơn:

• Phao thấp: đóng vai trò bảo vệ chống cạn — đảm bảo bơm không chạy khô khi mực nước xuống quá thấp
• Phao cao: kích hoạt bơm khi nước dâng đến mức cần xử lý

Nguyên lý vận hành thông minh của MS21:

1. Nước dâng lên tới mức cao → bơm bắt đầu chạy
2. Khi nước rút xuống sau đó → bơm vẫn tiếp tục chạy, không tắt ngay lập tức
3. Bơm chỉ dừng hẳn khi mực nước xuống đến mức thấp (mức bảo vệ chống cạn)

Cơ chế trễ này là điểm khác biệt cốt lõi giúp MS21 vượt trội so với MS11 trong các ứng dụng phao điện bơm nước thải.

Sơ đồ nguyên lý phao đôi MS21:

Bảng thông số kỹ thuật MS21:

Lợi ích: tăng tuổi thọ bơm, giảm short-cycling

Nhờ cơ chế trễ giữa 2 phao, MS21 giải quyết trực tiếp vấn đề short-cycling (bơm bật/tắt liên tục) — nguyên nhân hàng đầu gây hao mòn động cơ bơm chìm:

• Tránh tình trạng bơm bật/tắt liên tục mỗi khi mực nước dao động nhẹ
• Giúp tăng tuổi thọ bơm đáng kể so với việc dùng phao đơn trong điều kiện vận hành tương tự
• Hệ thống chạy ổn định hơn, giảm tần suất lỗi và chi phí bảo trì phát sinh

Theo kinh nghiệm triển khai thực tế của Nhật Anh Co., Ltd tại các công trình xử lý nước thải, cấu hình 2 phao kiểu MS21 là lựa chọn phổ biến nhất được các đơn vị thi công và chủ đầu tư ưu tiên sử dụng cho hệ thống bơm chìm nước thải, nhờ độ ổn định vượt trội so với cấu hình phao đơn.

So Sánh Phao Điện MS11 và MS21 — Nên Chọn Loại Nào?

Nên chọn MS11 hay MS21? — Theo từng ứng dụng:

Chọn theo loại bể (nước sạch vs nước thải)

Nếu bể chứa là nước sạch, ít cặn, mực nước ổn định — MS11 là lựa chọn kinh tế và đủ dùng. Ngược lại, với bể chứa nước thải, nơi mực nước thường biến động liên tục do dòng chảy vào không đều, MS21 là lựa chọn phù hợp hơn để tránh hiện tượng bơm chạy loạn.

Chọn theo yêu cầu ổn định của hệ thống bơm

Nếu hệ thống bơm có công suất lớn, việc đóng/ngắt liên tục sẽ gây áp lực lớn lên động cơ và tủ điện điều khiển — trường hợp này nên ưu tiên MS21 dù chi phí đầu tư ban đầu cao hơn, vì tiết kiệm được chi phí bảo trì và thay thế bơm về lâu dài.

Hướng Dẫn Đấu Phao ShinMaywa Đúng Kỹ Thuật

Đấu phao ShinMaywa đúng cách là yếu tố quyết định để hệ thống vận hành ổn định, tránh tình trạng cháy tủ hay bơm chạy loạn đã nói ở phần đầu bài.

Nguyên tắc đấu nối cơ bản (rơ-le trung gian cho tải lớn)

• Phao điện chỉ chịu được dòng tải nhỏ ở mức tiếp điểm — với bơm công suất lớn, bắt buộc đấu qua rơ-le trung gian hoặc contactor, không đấu trực tiếp dây tải của bơm vào tiếp điểm phao.
• Với MS21, cần xác định đúng vai trò từng phao (phao thấp = bảo vệ chống cạn, phao cao = kích hoạt bơm) trước khi đấu vào mạch điều khiển, tránh đảo ngược logic hoạt động.
• Kiểm tra chiều treo dây phao đúng theo hướng dẫn nhà sản xuất — góc nghiêng phao ảnh hưởng trực tiếp đến độ chính xác điểm đóng/ngắt.

Lỗi đấu nối thường gặp

• Đấu trực tiếp tải lớn vào tiếp điểm phao, không qua rơ-le trung gian → gây cháy tiếp điểm hoặc cháy tủ điện
• Đảo nhầm vai trò phao thấp/phao cao ở dòng MS21, khiến bơm chạy ngược logic mong muốn
• Treo dây phao quá ngắn hoặc quá dài, khiến phao chạm đáy bể hoặc va vào thành bể, gây kẹt cơ và sai tín hiệu

Lưu ý an toàn khi lắp đặt

• Luôn ngắt nguồn điện trước khi thi công đấu nối phao
• Đảm bảo dây phao và đầu nối được bọc kín, chống ẩm — đặc biệt quan trọng trong môi trường nước thải có hóa chất nhẹ
• Kiểm tra lại toàn bộ trình tự đóng/ngắt bằng cách mô phỏng mực nước trước khi đưa hệ thống vào vận hành thực tế

Vì Sao Nên Chọn Phao Điện ShinMaywa Chính Hãng Tại Nhật Anh Co., Ltd

Ưu điểm thương hiệu ShinMaywa (Nhật Bản, độ bền cao)

ShinMaywa là thương hiệu Nhật Bản có thế mạnh lâu năm trong lĩnh vực thiết bị bơm chìm và phụ kiện điều khiển mực nước. Các dòng phao điện ShinMaywa, bao gồm MS11 và MS21, được đánh giá cao nhờ:

• Hoạt động ổn định trong môi trường nước thải, hóa chất nhẹ
• Tiếp điểm chính xác, ít gặp lỗi vặt trong quá trình vận hành dài hạn
• Dây và thân phao được thiết kế kín nước tốt, hạn chế hư hỏng do thấm nước hoặc ăn mòn
• Đi kèm chính sách bảo hành 12 tháng cho dòng MS21

Dịch vụ tư vấn chọn phao và hỗ trợ lắp đặt tại Nhật Anh Co., Ltd

Là đơn vị chuyên cung cấp bơm chìm ShinMaywa và bơm nước thải ShinMaywa, cùng các thiết bị máy khuấy chìm ShinMaywa và giải pháp hệ thống xử lý nước thải, Nhật Anh Co., Ltd cung cấp phao điện ShinMaywa chính hãng kèm dịch vụ tư vấn kỹ thuật để khách hàng chọn đúng loại phao (MS11 hoặc MS21) phù hợp với đặc điểm bể chứa và yêu cầu vận hành thực tế của hệ thống bơm nước thải.
