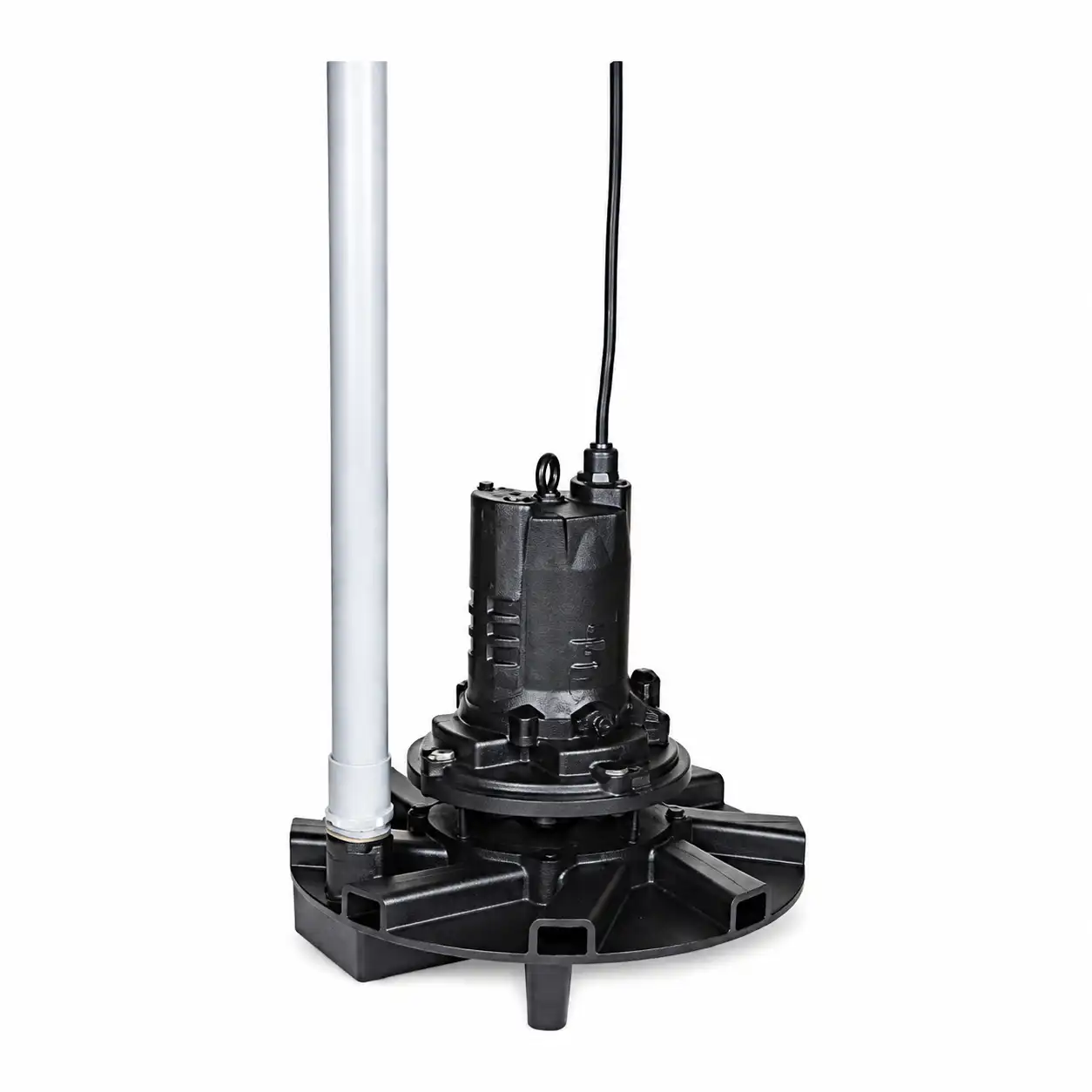

Máy sục khí chìm JSA Series của ShinMaywa là thiết bị tự hút khí, kết hợp cấp khí và khuấy trộn trong bể. Đây là một phương án có thể xem xét cho bể hiếu khí khi nhu cầu cấp oxy, điều kiện bể và phương án vận hành phù hợp. So với hệ thổi khí thông thường, JSA không cần máy thổi khí và mạng ống phân phối khí; tuy nhiên, thiết bị vẫn cần ống hút khí kết nối từ thiết bị lên vị trí lấy khí.
JSA có thể giảm một số hạng mục thiết bị và công việc lắp đặt; hiệu quả chi phí cần được đánh giá theo từng thiết kế bể và điều kiện vận hành. Bài viết này tập trung vào nguyên lý, dữ liệu tham chiếu của các model và cách chọn máy sục khí cho bể hiếu khí.
JSA là máy sục khí chìm tự hút khí của ShinMaywa. Không chọn máy chỉ theo kW: cần đối chiếu nhu cầu oxy, DO mục tiêu, thể tích/độ sâu bể, MLSS, yêu cầu khuấy trộn và khả năng bảo trì.

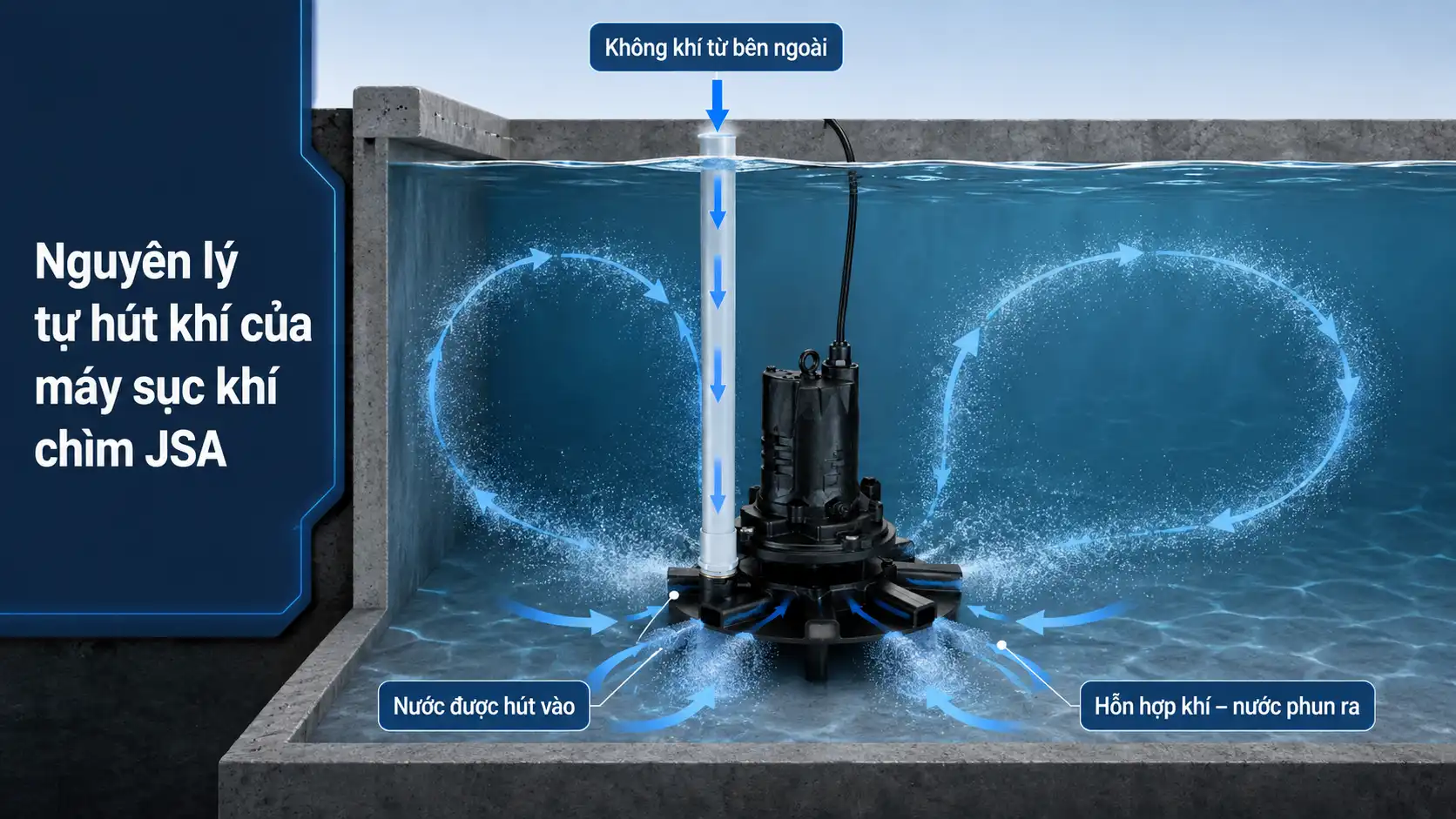

Máy sục khí chìm JSA vận hành như thế nào?
JSA hoạt động theo nguyên lý tự hút khí (self-aspirating). Khi thiết bị vận hành, nước được hút vào và trộn với không khí lấy từ bên ngoài qua ống hút khí. Hỗn hợp khí–nước sau đó được phun ra trong bể, tạo dòng tuần hoàn để hỗ trợ sục khí và khuấy trộn.
- Không cần bố trí máy thổi khí và hệ ống phân phối khí như phương án thổi khí bằng blower–đĩa thổi khí thông thường.
- Vẫn cần bố trí ống hút khí, đường đi ống và vị trí lấy khí phù hợp với điều kiện lắp đặt.
- Chỉ xem xét cho mục tiêu sục khí/khuấy trộn có cấp khí; catalogue của hãng nêu rõ dòng JSA không được thiết kế cho khuấy trộn kỵ khí.
Ưu điểm nổi bật của JSA Series:
Tự hút khí và hỗ trợ khuấy trộn:
Dòng nước phun từ khu vực đáy bể có thể tạo tuần hoàn trong bể, hỗ trợ phân tán khí và hạn chế lắng cặn khi thiết kế lưu lượng, vị trí đặt máy và kích thước bể phù hợp. Tùy model, độ sâu giới hạn cần đối chiếu theo catalogue; các model JSA15, JSA221, JSA371 và JSA55 có giá trị tham chiếu trong khoảng 3,5–4,0 m.
Lắp đặt gọn và lưu ý tiếng ồn:
Thiết bị được bố trí trong bể và kết nối với ống hút khí. Theo hướng dẫn của hãng, việc lắp đặt không yêu cầu bu lông cố định trong cấu hình tiêu chuẩn; tuy vậy, phương án cẩu nâng, vị trí ống hút, an toàn điện và thao tác bảo trì vẫn cần được xác nhận theo bể thực tế. Việc lắp đặt dưới nước có thể giảm nhu cầu xử lý tiếng ồn so với một số thiết bị đặt trên bờ.
Vật liệu và thiết kế hỗ trợ độ bền:
Theo thông số chính hãng, cánh bơm của JSA Series là inox đúc 304, trục động cơ là inox 420J2, vỏ xả bằng gang FC200 và phớt cơ khí SiC/SiC. Động cơ là dạng cảm ứng chìm khô, cấp bảo vệ IP68. Với JSA221, JSA371 và JSA55, hãng nêu thêm tấm inox lót ở các bề mặt bên trong vỏ để cải thiện khả năng chống mài mòn; chi tiết này không áp dụng cho JSA15. Vật liệu và cấu hình thực tế cần đối chiếu catalogue của model trước khi chốt lựa chọn.
Thiết kế hỗ trợ bảo trì:
Hãng cho biết việc thay dầu và kiểm tra động cơ có thể thực hiện khi máy ở tư thế đứng. Khi lập kế hoạch vận hành, vẫn cần tính đến không gian cẩu nâng, cách cô lập nguồn điện, đường ống hút khí và quy trình an toàn của công trình.
Công suất và thông số tham khảo của máy sục khí JSA:
Bảng dưới đây tóm tắt bốn model JSA theo trang thông số chính hãng. Lưu lượng khí được công bố tại điều kiện chuẩn 20°C và 1 atm; hãng lưu ý sai số có thể khoảng ±5%.
| Model | Công suất (kW) |
Độ sâu tham chiếu (m) |
Lưu lượng khí (m3/h) |
Nhiệt độ chất lỏng cho phép |
Lưu ý ứng dụng |
|---|---|---|---|---|---|
| JSA15 | 1,5 | 3,5 | 21 | 0–32°C | Bể có điều kiện phù hợp với model; kiểm tra giới hạn độ sâu và lưu lượng khí. |
| JSA221 | 2,2 | 3,6 | 30 | 0–32°C | Xem xét cho sục khí/khuấy trộn có cấp khí sau khi đánh giá bể và tải xử lý. |
| JSA371 | 3,7 | 4,0 | 56 | 0–32°C | Cần đối chiếu nhu cầu oxy, DO, MLSS và hình dạng bể trước khi chọn. |
| JSA55 | 5,5 | 4,0 | 78 | 0–32°C | Model có lưu lượng khí tham chiếu cao nhất trong bảng; không suy ra lượng oxy hòa tan từ lưu lượng hút khí. |
Nguồn: Thông số JSA Series – ShinMaywa.
Lưu ý quan trọng: Không chọn máy chỉ theo kW. Lưu lượng khí hút của máy không đồng nghĩa trực tiếp với lượng oxy thực tế hòa tan trong nước thải; hiệu quả còn phụ thuộc vào độ sâu bể, điều kiện nước, phân bố dòng chảy, nhu cầu khuấy trộn và phương án vận hành.
Tính toán công suất máy sục khí bể hiếu khí:
Cách chọn máy sục khí JSA:
Để chọn máy sục khí JSA phù hợp, cần xem xét thiết bị như một phần của cả hệ thống bể hiếu khí, không chỉ là một model độc lập.
Loại nước thải và tải xử lý: Xác định tính chất nước thải, rác/sợi có thể đi vào thiết bị, tải hữu cơ và biến động vận hành.
Thể tích và độ sâu bể: Độ sâu cần đối chiếu theo model; với JSA15, JSA221, JSA371 và JSA55, dữ liệu chính hãng nằm trong khoảng 3,5–4,0 m.
MLSS, DO mục tiêu và nhu cầu khuấy trộn: Đánh giá đồng thời việc cấp oxy, duy trì bùn lơ lửng và mục tiêu DO của công đoạn.
Kích thước, hình dạng bể và bố trí máy: Số lượng máy, vị trí đặt máy, vùng tuần hoàn, hướng dòng và vị trí ống hút khí đều ảnh hưởng đến hiệu quả thực tế.
Điều kiện bảo trì: Cần có phương án nâng hạ, cô lập điện, vệ sinh ống hút khí và tiếp cận thiết bị an toàn.
Trường hợp không nên chọn vội JSA:
Với bể sâu, yêu cầu cấp oxy lớn, hoặc công đoạn cần khuấy trộn không cấp khí, cần đánh giá thêm các phương án khác. Tùy bài toán, có thể so sánh giải pháp máy thổi khí–đĩa thổi khí cho nhu cầu cấp oxy hoặc máy khuấy chìm cho nhu cầu khuấy không cấp khí. Việc chọn thiết bị cần dựa trên tính toán và điều kiện vận hành của công trình.
