Máy bơm bùn đặt cạn CWT ShinMaywa: cấu tạo, ứng dụng và lưu ý lựa chọn

Trong hệ thống xử lý nước thải công nghiệp, nước thải có chất rắn, bùn hoạt tính hoặc bùn có độ nhớt nhất định có thể gây khó khăn cho việc lựa chọn bơm. Dòng CWT của ShinMaywa là một phương án bơm chìm có thể xem xét cho nhiệm vụ chuyển nước thải và bùn, khi thông số làm việc cũng như kiểu lắp đặt phù hợp với thiết kế công trình.

Trả lời nhanh: CWT là bơm chìm của ShinMaywa có thể lắp đặt đặt cạn hoặc lắp ngập nước theo thiết kế công trình. Dòng CWT sử dụng cánh vít (screw impeller) và động cơ làm mát bằng không khí, phù hợp để xem xét cho nhiệm vụ ch

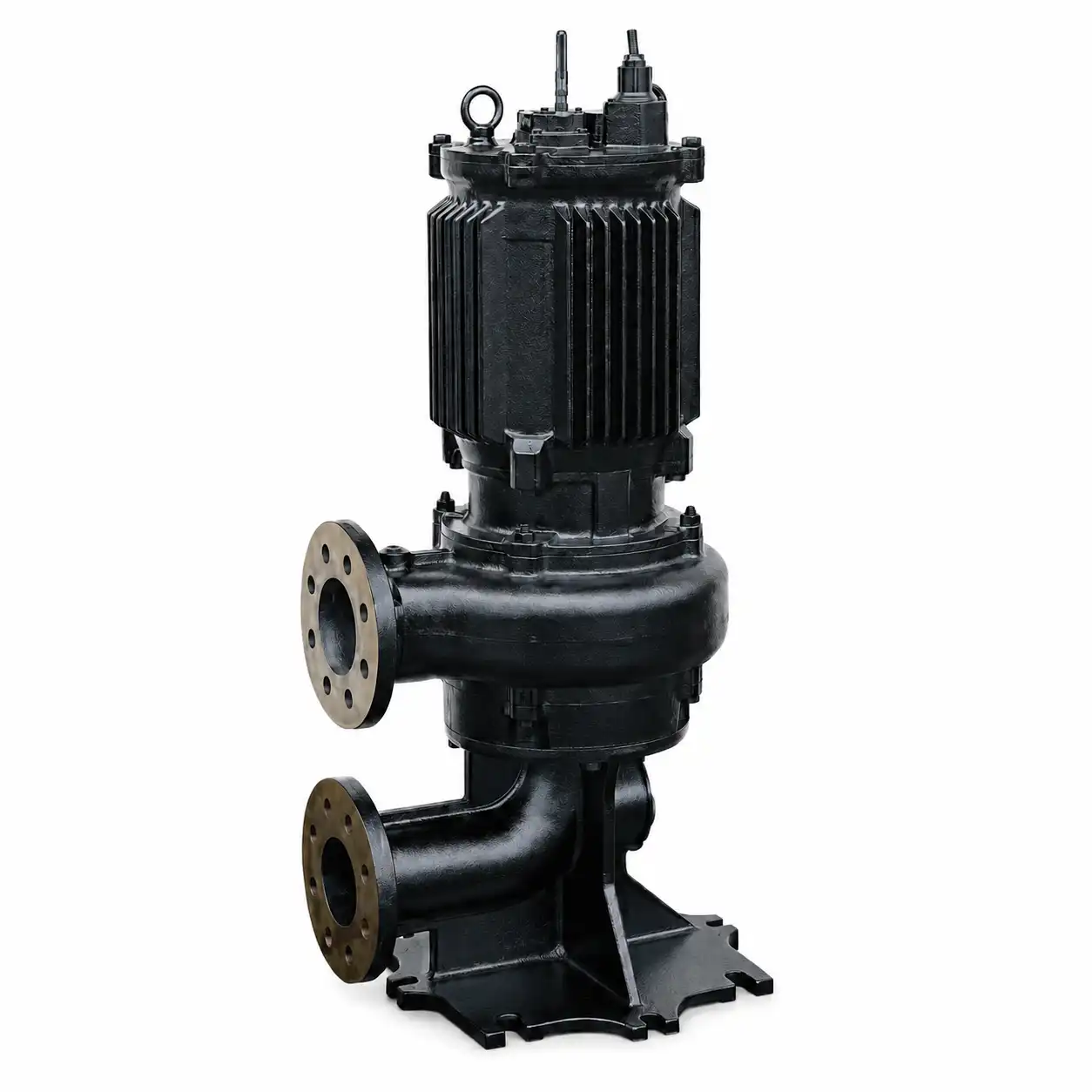

1. Tổng quan về bơm bùn đặt cạn CWT:

CWT là dòng bơm chìm kiểu dry pit (bơm chìm lắp đặt cạn). Theo cấu hình và thiết kế công trình, bơm có thể lắp đặt đặt cạn hoặc lắp ngập nước. Vì vậy, không nên diễn đạt CWT là dòng “không phải bơm chìm”; điểm khác biệt nằm ở phương án lắp đặt, không phải bản chất của bơm.

Khi lắp đặt cạn, CWT sử dụng động cơ bơm chìm làm mát bằng không khí. Động cơ không dùng chính chất lỏng bơm để làm mát. Phương án này cần được tính cùng với thông gió buồng bơm, đường ống hút-xả, không gian tiếp cận và điều kiện bảo trì thực tế.

2. Cấu tạo và đặc điểm kỹ thuật:

Cánh vít phù hợp với nước thải và bùn có chất rắn:

CWT sử dụng cánh vít (screw impeller). Kiểu cánh này hỗ trợ chuyển nước thải và bùn có lẫn chất rắn hoặc có độ nhớt cao hơn nước sạch trong phạm vi làm việc của model. Khả năng làm việc với chất rắn vẫn cần được đối chiếu theo kích thước hạt, hàm lượng rắn, độ nhớt bùn và đường đặc tính của model được chọn.

Động cơ làm mát bằng không khí:

Cấu hình CWT dùng động cơ bơm chìm làm mát bằng không khí (air-cooled), không có áo nước làm mát bằng chất lỏng bơm. Khi bố trí đặt cạn, cần bảo đảm môi trường buồng bơm đáp ứng yêu cầu vận hành, bao gồm thông gió và khả năng tiếp cận khi kiểm tra.

Thông số cơ bản của dòng CWT:

Các thông số dưới đây là dải cơ bản của series, dùng để định hướng sơ bộ. Lưu lượng và cột áp phải lấy theo catalogue của từng model CWT cụ thể.

=> Tải Catalogue thông số dòng CWT Tại đây.

Bảng thông số cơ bản của dòng CWT:

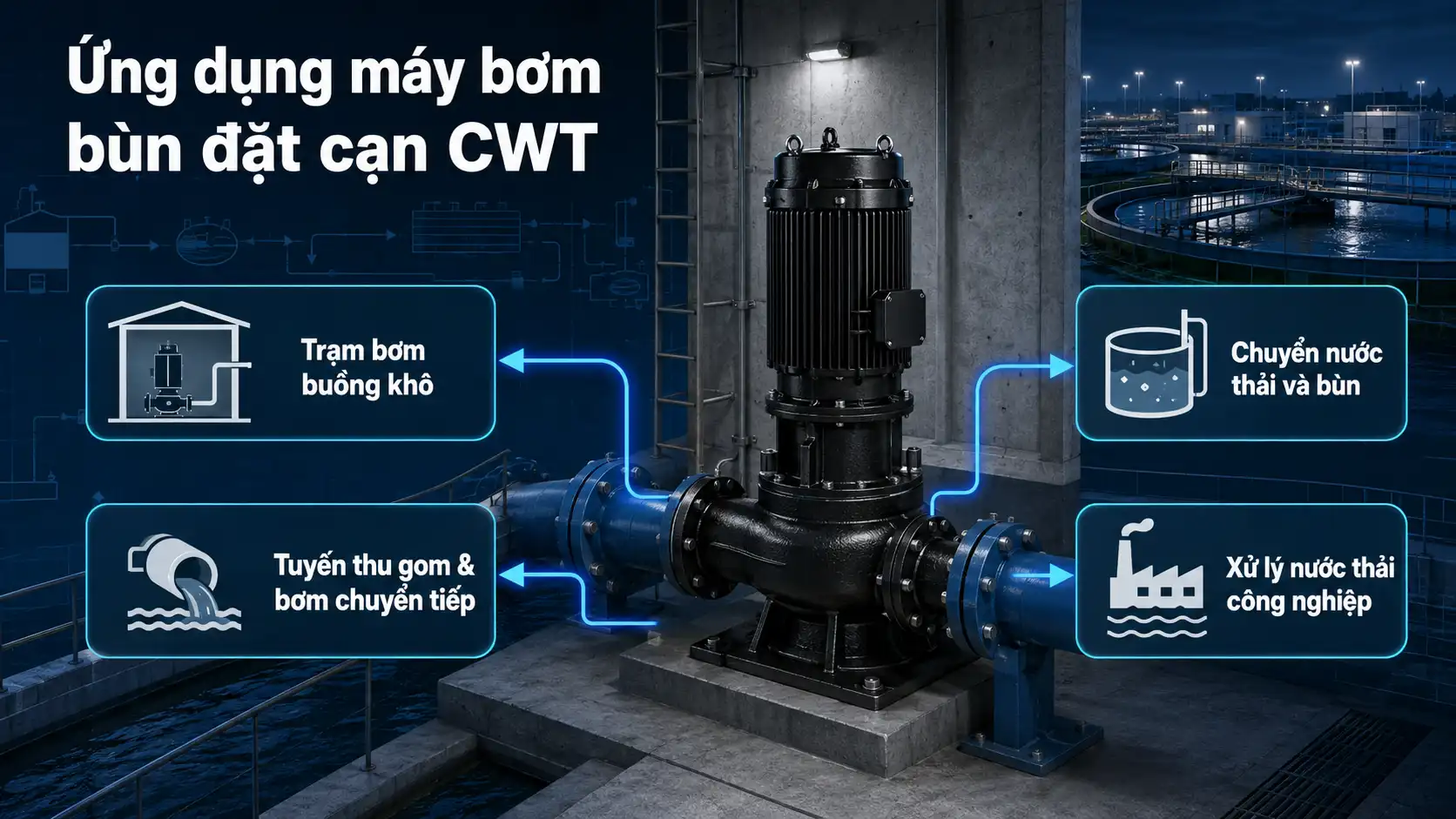

3. Ứng dụng điển hình:

CWT có thể được xem xét cho các vị trí chuyển nước thải hoặc bùn khi bài toán thủy lực và phương án lắp đặt phù hợp. Các ứng dụng thường gặp gồm:

• Trạm bơm nước thải hoặc trạm bơm bùn cần bố trí bơm trong buồng khô theo thiết kế.
• Chuyển nước thải, bùn hoạt tính hoặc bùn công nghiệp giữa các công đoạn xử lý.

• Tuyến thu gom, điểm bơm chuyển tiếp và các vị trí cần đưa nước thải về khu xử lý.
• Hệ thống xử lý nước thải công nghiệp như thực phẩm, thủy sản, dệt nhuộm hoặc sản xuất, sau khi đánh giá tính chất lưu chất.

Không nên chọn chỉ dựa vào tên gọi “bơm bùn”. Điều kiện dòng chảy, hàm lượng rắn, độ nhớt, nhiệt độ và thành phần nước thải mới quyết định model có phù hợp hay không.

4. So sánh CWT lắp đặt đặt cạn và bơm chìm lắp ngập:

Bảng dưới đây mô tả khác biệt theo phương án lắp đặt; lựa chọn cuối cùng vẫn cần bám vào thiết kế công trình và điều kiện vận hành.

5. Lưu ý khi lựa chọn bơm CWT:

Lắp đặt đặt cạn hay ngập nước phải theo thiết kế công trình

Lắp đặt đặt cạn không phải lúc nào cũng tối ưu hơn lắp ngập. Phương án phù hợp cần dựa trên thiết kế hố/buồng bơm, cao độ lắp đặt, đường ống, điều kiện thông gió, khả năng nâng hạ và quy trình vận hành – bảo trì (O&M).

=> cách chọn bơm chìm nước thải.

Các tiêu chí cần cung cấp khi chọn model:

• Để xác định điểm làm việc và cấu hình phù hợp, cần kiểm tra tối thiểu các thông tin sau:
• Lưu lượng yêu cầu và cột áp tổng, bao gồm tổn thất trên đường ống và phụ kiện.
• Hàm lượng rắn, kích thước chất rắn, độ nhớt của bùn và các đặc tính cần lưu ý của lưu chất.
• Nhiệt độ nước thải/bùn trong điều kiện vận hành thực tế.
• Đường ống hút-xả: đường kính, vật liệu, tuyến ống, van và cao độ liên quan.
• Không gian hố/buồng bơm, điều kiện thông gió và phương án lắp đặt đặt cạn hoặc lắp ngập.
• Nhu cầu vận hành, tiếp cận kiểm tra và bảo trì của hệ thống.

Lưu ý: Cánh vít hỗ trợ bơm nước thải và bùn có chất rắn trong điều kiện phù hợp, nhưng không thay thế việc kiểm tra giới hạn vật rắn, đặc tính bùn và đường đặc tính của model.

6. Kết luận và tư vấn lựa chọn:

CWT ShinMaywa là dòng bơm chìm có cánh vít, có thể bố trí đặt cạn hoặc lắp ngập theo thiết kế công trình. Dòng bơm phù hợp cho nhiệm vụ chuyển nước thải/bùn khi lưu lượng, cột áp, tính chất lưu chất và không gian lắp đặt được xác định rõ.

ShinMaywa là hãng bơm; Công ty TNHH Nhật Anh là đơn vị phân phối và tư vấn lựa chọn thiết bị. Để được đề xuất model CWT phù hợp, quý khách nên gửi các thông tin sau:

• Lưu lượng và cột áp yêu cầu.
• Tính chất bùn/nước thải: hàm lượng rắn, độ nhớt, nhiệt độ và chất rắn đáng lưu ý.
• Bản vẽ hố bơm hoặc buồng bơm, kèm kích thước và cao độ đường ống hút-xả.
• Phương án lắp đặt dự kiến và nhu cầu vận hành – bảo trì.

Khi bơm là một phần của công trình lớn, cần xem xét đồng bộ với [hệ thống xử lý nước thải công nghiệp] và các thiết bị liên quan.

Liên hệ Công ty TNHH Nhật Anh để được tư vấn model, kiểm tra điểm làm việc và đề xuất cấu hình phù hợp với công trình.
