Phụ tùng bơm chìm ShinMaywa: cánh bơm, phớt và hướng dẫn bảo trì

Phụ tùng bơm chìm không nên được chọn chỉ theo hình dạng, công suất hoặc đường kính xả. Khi thay phụ tùng cho bơm ShinMaywa, cần đối chiếu đúng model đầy đủ, serial number, mã phụ tùng hoặc bản vẽ nổ của máy. Đây là cơ sở để xác định đúng chi tiết, vật liệu, chiều quay, cấu hình làm kín và kiểu lắp đặt của từng bơm.

Bơm chìm làm việc trong nước thải, bùn và môi trường ẩm nên cánh bơm, phớt, cáp, ổ bi cùng các chi tiết lắp đặt có thể chịu mài mòn hoặc suy giảm theo điều kiện vận hành. Bài viết này tập trung vào cách nhận biết, kiểm tra và yêu cầu báo giá phụ tùng theo từng model, không thay thế catalogue hay hướng dẫn bảo dưỡng của nhà sản xuất.

Xem thêm: danh mục bơm chìm ShinMaywa để đối chiếu nhóm thiết bị phù hợp trước khi tra phụ tùng.

Phụ tùng bơm chìm gồm những gì?

Phụ tùng của bơm chìm thường được chia thành nhóm thủy lực, nhóm làm kín – bảo vệ trục, nhóm điện – cơ và phụ kiện lắp đặt. Danh mục thực tế thay đổi theo dòng bơm và model.

Nhóm phụ tùng thủy lực:

• Cánh bơm, nắp hút, vòng mòn hoặc chi tiết điều chỉnh khe hở: tác động trực tiếp đến lưu lượng, cột áp và hiệu suất thủy lực.
• Vỏ bơm, khớp nối xả, đế nối tự động hoặc phụ kiện đường ống: tùy kiểu lắp đặt của từng model.
• Vật liệu cánh, vỏ và chi tiết mòn cần được đối chiếu theo catalogue của đúng model, đặc tính nước thải, bùn, cát hoặc môi trường có tính ăn mòn

Nhóm làm kín và bảo vệ trục:

Nhiều model bơm chìm ShinMaywa sử dụng phớt cơ khí kép; cấu hình phớt, vật liệu và buồng dầu cần kiểm tra theo catalogue từng model. Phớt dầu, O-ring, gioăng, nút dầu và dầu bôi trơn là các chi tiết liên quan cần được đánh giá cùng nhau, không nên tách rời khi xử lý tình trạng rò rỉ.

Nhóm điện – cơ và phụ kiện lắp đặt:

• Cáp điện, đầu cáp và bộ làm kín lõi dây; cấu hình bảo vệ và chiều dài cáp tùy dòng và model.
• Bộ bảo vệ nhiệt, cảm biến rò rỉ hoặc cảm biến ẩm tùy dòng và model.
• Ổ bi, trục, bu lông, xích nâng, giá trượt, ray dẫn hướng, đế nối xả, phao báo mức và các phần tử tủ điều khiển theo cấu hình công trình.

Thông số cấu tạo và tùy chọn từng series cần xem tại catalogue chính hãng ShinMaywa cho CN/CN-MT/CNH/CNL.

Cánh bơm chìm: kiểm tra và thay đúng model:

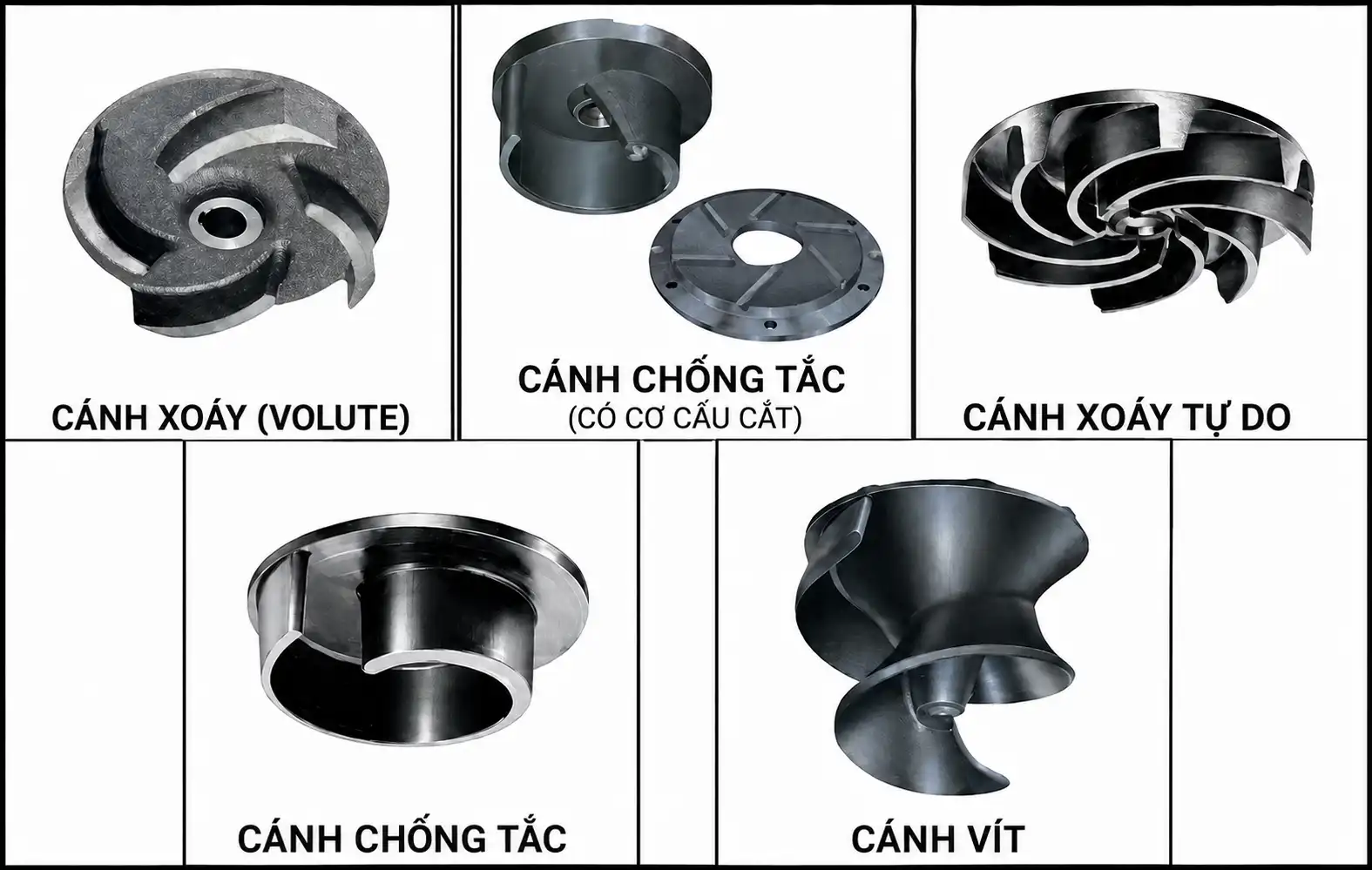

Cánh bơm chìm truyền năng lượng từ động cơ sang chất lỏng, vì vậy sai cánh hoặc sai kích thước lắp trục có thể làm bơm mất đặc tính lưu lượng – cột áp, rung hoặc hư hỏng sớm. Với một số series CN/CNH/CNL, catalogue có cánh bán hở hoặc cánh kín tùy model; các dòng khác có thể dùng cánh xoáy, cánh vít hoặc cơ cấu cắt. Không nên suy luận loại cánh của mọi bơm từ một model đại diện.

Nếu cần đối chiếu dòng bơm nước thải liên quan, xem bài máy bơm chìm ShinMaywa. Khi công trình có rác sợi hoặc yêu cầu cơ cấu cắt, có thể tham khảo thêm bơm cắt rác ShinMaywa; đây là nhóm sản phẩm riêng, không phải lý do để thay cánh của bơm thường bằng cánh có cơ cấu cắt.

Dấu hiệu cánh cần kiểm tra:

• Lưu lượng hoặc cột áp giảm khi mực nước, van, đường ống và chế độ vận hành không có thay đổi đáng kể.
• Dòng điện dao động, bơm rung hoặc tiếng ồn tăng so với trạng thái vận hành bình thường.
• Cánh bị quấn rác, mẻ, nứt, ăn mòn, mòn lệch hoặc khe hở với nắp hút/vòng mòn tăng.
• Thời gian bơm hạ mực nước dài hơn, làm tăng giờ chạy ở cùng điều kiện vận hành.

Khe hở cánh hoặc vòng mòn có thể được đo bằng căn lá. Giá trị không vượt quá 1,5 mm chỉ là mốc tham khảo từ hướng dẫn bảo trì chung; giới hạn thực tế phải theo tài liệu của đúng model và cấu hình bơm. Kết quả đo cần được kỹ thuật viên đánh giá cùng tình trạng cánh, nắp hút và hiệu suất vận hành.

Khi thay cánh bơm chìm cần đối chiếu gì?

• Mã cánh, model bơm đầy đủ và serial number trên nhãn máy.
• Số hiệu trục, kiểu lắp, kích thước lắp ghép, chiều quay và bản vẽ nổ nếu có.
• Vật liệu cánh phù hợp với chất lỏng; vật liệu và kiểu cánh là thông số tùy dòng và model.
• Không chọn cánh chỉ dựa vào công suất kW hoặc đường kính xả.

Phớt bơm chìm: kiểm tra dấu hiệu trước khi thay:

Phớt bơm chìm làm kín khu vực trục giữa buồng bơm và khoang động cơ. Nhiều model bơm chìm ShinMaywa sử dụng phớt cơ khí kép; cấu hình phớt, vật liệu, buồng dầu và cảm biến liên quan cần kiểm tra theo catalogue từng model. Vì vậy, không nên áp dụng cùng một cấu hình phớt hoặc quy trình thay thế cho mọi bơm chìm ShinMaywa.

Nguyên nhân khiến phớt nhanh hỏng:

• Bơm chạy khô, mực nước thấp kéo dài hoặc điều kiện làm việc không phù hợp với thiết kế.
• Cát, bùn mài mòn, rác sợi hoặc dị vật tác động tại khu vực trục và cánh.
• Cánh mất cân bằng, ổ bi rơ hoặc trục cong làm các mặt phớt không đồng tâm.
• Lắp sai kỹ thuật, xước mặt phớt, dùng O-ring sai vật liệu hoặc tái sử dụng gioăng không còn đảm bảo.
• Dầu buồng phớt thiếu, nhiễm nước hoặc không đúng loại theo yêu cầu của model.

Dấu hiệu cần kiểm tra phớt bơm chìm:

• Dầu buồng phớt đục, có nước, giảm lượng bất thường hoặc có dấu hiệu rò dầu.
• Điện trở cách điện giảm, có cảnh báo từ hệ giám sát phù hợp với model, hoặc bơm vận hành bất thường.
• Bơm rung, phát nóng, có tiếng ma sát hoặc có dấu hiệu bất thường tại khu vực trục.

Những phụ tùng ShinMaywa khác cần theo dõi:

Ngoài cánh và phớt, các bộ phận dưới đây nên được kiểm tra theo tình trạng vận hành và hướng dẫn của đúng model.

Khi nào không nên chỉ mua riêng phụ tùng?

Bảo trì bơm chìm an toàn và lịch kiểm tra tham khảo:

Bảo trì bơm chìm nên căn cứ vào giờ chạy, tính chất nước thải, lượng cát/rác, mức độ ăn mòn và hướng dẫn của đúng model. Chu kỳ dưới đây là tham khảo; cần rút ngắn khi bơm hoạt động liên tục hoặc có dấu hiệu bất thường.

Đối chiếu thông số kỹ thuật và hướng dẫn bảo dưỡng tại HANDBOOK20 chính hãng của ShinMaywa trước khi áp dụng vào một model cụ thể.

Quy trình bảo trì bơm chìm an toàn:

• Ngắt điện, lockout/tagout và xác nhận không còn điện áp trước khi thao tác.
• Với hố bơm, đánh giá nguy cơ khí độc/thiếu oxy, kiểm tra khí, thông gió và thực hiện đúng quy trình làm việc trong không gian hạn chế.
• Nâng bơm bằng xích hoặc móc nâng đúng tải trọng; không kéo bơm bằng cáp điện.
• Rửa sạch bùn/rác, ghi nhận hiện trạng và đối chiếu nhãn máy trước khi tháo.
• Kiểm tra cánh, khe hở, trục, ổ bi, phớt, O-ring, cáp, dầu và phụ kiện lắp đặt theo đúng tài liệu model.
• Sau khi lắp, kỹ thuật viên thực hiện kiểm tra quay trục, độ kín, cách điện, chiều quay và chạy thử theo quy trình an toàn.

Tra model và yêu cầu báo giá phụ tùng ShinMaywa:

Để xác định đúng phụ tùng ShinMaywa, ưu tiên theo thứ tự: model đầy đủ trên nhãn máy, serial number, mã phụ tùng và bản vẽ nổ. Ảnh phụ tùng cũ giúp kỹ thuật viên nhận diện hình dạng hoặc mức độ hư hỏng, nhưng không thay thế các thông tin nhận dạng của bơm.

Thông tin cần cung cấp khi báo giá:

• Ảnh nhãn máy thể hiện model và serial number.
• Ảnh phụ tùng cũ hoặc vị trí cần thay, kèm hiện trạng hư hỏng.
• Mã phụ tùng hoặc bản vẽ nổ nếu đang có.
• Số lượng cần thay và thời điểm cần hàng.
• Thông tin vận hành liên quan: chất lỏng bơm, có cát/rác hay không, tình trạng rung/rò dầu/cảnh báo và lịch sử sửa chữa.
